Nguyên lý thay đổi lưu lượng bơm thủy lực

Có rất nhiều loại bơm thuỷ lực, tuỳ theo từng mục đich sử dụng mà nhà sản xuất sẽ dùng loại thích hợp nhất.
Riêng các xe máy phục vụ thi công công trình, loại bơm piston hướng trục (Axial piston pump) thừơng được dùng do có đặc điểm:

- Có thể tạo áp lực cao (đến 35 MPa),

- Dễ thay đổi lưu lượng (hay nói cách khác là thay đổi công suất theo phụ tải) để tránh quá tải động cơ,

- Tiết kiệm nhiên liệu...

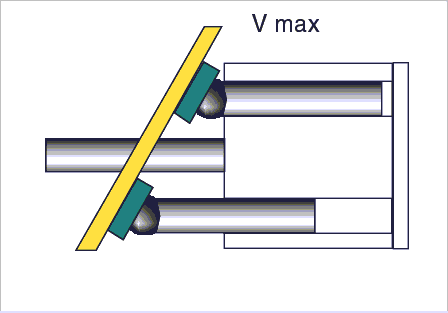

bơm piston hướng trục

Piston bên dưới hình vẽ chỉ vị trí cuối quá trình hút vào.

Piston bên trên chỉ vị trí cuối quá trình nén.

Vị trí (góc) của mặt nghiêng (màu vàng) xác định hành trình của piston và do vậy làm thay đổi lưu lượng của bơm thủy lực. Góc nghiêng (so với trục thẳng

đứng) càng lớn thì lưu lượng bơm cũng càng lớn và ngược lại.

Nguyên lý hoạt động của valve hướng dòng (Directional valve).

Nhiệm vụ của valve là để thay đổi dòng chảy của chất lỏng thuỷ lực.

Vavle gồm 4 cửa: P, T, A, B

Cửa P nối với nguồn áp lực cao.

Cửa T nối với thùng chứa.

Cửa A và B nối với cơ cấu chấp hành như xy lanh thuỷ lực(cylinder), mô tơ thuỷ lực ...

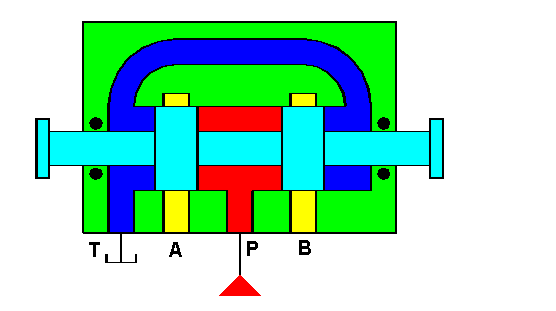

Valve thủy lực hướng dòng

1/- Khi tác động bên phải, A sẽ nối thông với P, còn B nối với T. Cơ cấu chấp hành sẽ

hoạt động theo chiều thuận.

2/- Khi tác động bên trái, B sẽ nối thông với P, còn A nối với T. Cơ cấu chấp hành sẽ

hoạt động theo chiều ngược lại.
